Неліктен болат құрылымды стадион ең үлкен орынның бас ауруларын шешеді?

Аннотация:Қазіргі заманғыБолат конструкциялы стадионбұл жай ғана «бағаналардағы үлкен шатыр» емес. Бұл құрылыс стратегиясы иелері мен әзірлеушілерге кесте тәуекелін бақылауға, құрылымдық салмақты азайтуға, ұзақ айқын аралықтарға қол жеткізуге және болашақ кеңейтуді шынайы ұстауға көмектеседі. Бұл мақалада стадионның ең көп кездесетін ауыртпалықтары - кешігулер, күтпеген шығындар, күрделі үйлестіру, қауіпсіздік және сәйкестік қысымы, ыңғайсыз көрермен аймақтары және ұзақ мерзімді техникалық қызмет көрсету - және болат құрылымдық жүйе оларды алдын ала дайындау, модульдік егжей-тегжейлер және болжамды алаңды жинау арқылы қалай шешетінін көрсетеді. Сіз сондай-ақ жоспарлауға арналған практикалық бақылау парағын, құрылымдық опциялардың салыстыру кестесін және жылдам жауаптарды қажет ететін адамдар үшін жазылған жиі қойылатын сұрақтар аласыз.

Мақаланың мазмұны

• Стадион жобаларында әдетте не дұрыс болмайды және бұл неге сонша қымбат?
• Болат құрылымдық жүйе жылдамдықты, қауіпсіздікті және болжамдылықты қалай жақсартады
• Ыңғайлылыққа, акустикаға және жұмысқа әсер ететін негізгі дизайн шешімдері
• Шығын драйверлеріне сіз шынымен ертерек әсер ете аласыз
• Өзгерістерге тапсырыстарды азайту үшін сатып алуды тексеру тізімі
• Иелерге, EPC командаларына және кеңесшілерге арналған жиі қойылатын сұрақтар

Мазмұны

• 1) Стадион жобаларының нағыз ауыртпалықтары
• 2) Неліктен болат конструкциясы күшті стадионға жауап береді
• 3) Өнімділікті анықтайтын негізгі жүйе таңдаулары
• 4) Құны мен кестесі: ертерек басқаруға болатын нәрсе
• 5) Келісімшартқа қол қоймас бұрын практикалық тексеру парағы
• 6) Жиі қойылатын сұрақтар
• 7) Қорытынды ойлар

1) Стадион жобаларының нағыз ауыратын жерлері

Стадион жобалары рендерингте әсем көрінеді, бірақ шынайы өмірде олар қауіпті: кең аралықтар, төбенің ауыр жүктемелері, қатаң рұқсаттар, қоғамдық қауіпсіздік талаптары және лига кестелеріне немесе үкіметтің мерзімдеріне байланысты сырғып кетпейтін агрессивті ашылу күндері. Ең жиі кездесетін мәселелер әдетте бірнеше санаттарға бөлінеді:

• Тым көп интерфейстермен қысымды жоспарлаңыз:отыруға арналған тостағандар, шатыр төбелері, MEP, жарықтандыру, экрандар, қасбет және топ-ағын жүйелері барлығы соқтығысады. Бір пакет кешігіп келсе, төменгі ағынның бәрі зардап шегеді.
• Сайттың күтпеген жағдайлары:ауа-райы, логистика, сахналық кеңістік және жергілікті жұмыс күшінің қолжетімділігі «қарапайым» жұмысты күнделікті кешігуге айналдыруы мүмкін.
• Кеш үйлестіруден туындаған тапсырыстарды өзгерту:егер болат, қаптама, дренаж және MEP енуі ертерек шешілмесе, қайта өңдеу әдепкі болады.
• Көрермендердің жайлылық мәселелері:жарқырау, жаңбырдың түсуі, акустика, желдету және көру сызығы әшекей емес — олар табыс пен беделге әсер етеді.
• Операциялар және техникалық қызмет көрсету тосынсыйлары:коррозиядан қорғау, шатырға қол жеткізу, дренаж туралы мәліметтер және қосылым экспозициясы OPEX ақылға қонымды болып қала ма немесе тұрақты бас ауруына айналады ма деп шешеді.
• Сәйкестік пен қауіпсіздікті тексеру:топтың жүктемесі, сейсмикалық/жел әрекеті, өрт стратегиясы, шығу және қолжетімділік стандарттары эстетикаға зиян келтірместен сақталуы керек.

Егер сіздің жобалық командаңыз осы мәселелердің екі немесе одан да көпімен айналысса, құрылымдық жүйе инженерлік таңдау емес, тәуекелдерді басқару құралына айналады.

2) Неліктен болат конструкциясы күшті стадионға жауап береді?

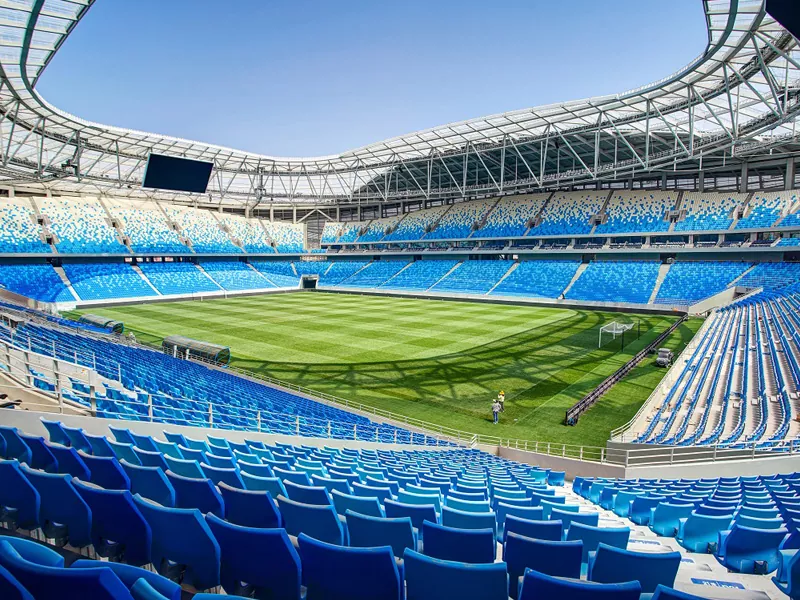

A Болат конструкциялы стадионбелгілі бір себептермен танымал: болат ұзақ аралықтар, жылдам орнату және бақыланатын сапа қажет болғанда өте жақсы жұмыс істейді. Дұрыс жобаланған және өндірілген кезде, ол белгісіздіктің үлкен бөлігін жұмыс орнынан және қайталанатын зауыт процесіне ауыстырады.

Стадион жобаларындағы болат иелері мен EPC командаларына не ұнайды:

• Дайындау жылдамдығы:негізгі мүшелерді сайтқа келгенге дейін құрастыруға, тексеруге және сынақтан өткізуге болады. Учаскедегі жұмыс көтеру, бұрандау және туралауға айналады — аз ылғалды сауда, аз ауа райының тоқтауы.
• Бағандары аз ұзын аралықтар:кедергілердің аз болуы жақсы көру сызығын және икемді конкурс макетін білдіреді.
• Төмен құрылымдық салмақ:жеңілірек қондырмалар іргетасқа қойылатын талаптарды азайтуы мүмкін, бұл топырақ жағдайлары қиын болса немесе қадалар қымбат болса маңызды.
• Сейсмикалық және желге төзімділік стратегиялары:болат жүйелері икемділік пен энергияның таралуына, жүктің анық жолдары мен болжамды мінез-құлқына байланысты егжей-тегжейлі болуы мүмкін.
• Болашақ кеңею икемділігі:модульдік саңылаулар, болтты қосылыстар және жоспарланған резервтік сыйымдылық кейінгі толықтыруларды азырақ кедергі жасайды.

Бір маңызды шындықты тексеру:болат күрделілікті сиқырлы түрде жоймайды. Бұл күрделілікті басқаруды жеңілдетеді — егер жоба ерте үйлестіруге инвестиция жасаса (дүкен сызбалары, BIM қақтығыстарын шешу, қосылымды егжей-тегжейлі көрсету және реттілік). Бұл жерде тәжірибелі жеткізушілер үлкен айырмашылықты жасайды.

Мысалы,Qingdao Eihe Steel Structure Group Co., Ltd.құрастыру дәлдігіне, стандартталған сапаны бақылауға және құрылымдық дизайнды жабынмен, шатырды дренажбен және орнату ретімен сәйкестендіретін үйлестіруге назар аудару арқылы стадион шешімдерін қолдайды.

3) Өнімділікті анықтайтын негізгі жүйе таңдаулары

Адамдар «болат стадион» дегенде, олар әртүрлі жүйелерді білдіруі мүмкін. Ең жақсы нәтиже құрылымдық тұжырымдаманы пайдалану жағдайыңызға сәйкестендіргенде келеді: футбол, жеңіл атлетика, көп мақсатты іс-шаралар, жаттығу алаңдары немесе қоғамдық ареналар.

A) Төбе және шатыр стратегиясы

• Консольді шатыр:көру сызығын жақсартады және көрермендерді бағансыз қорғайды, бірақ ауытқуды мұқият бақылауды және қосылу дизайнын талап етеді.
• Трассалы шатыр жүйелері:үлкен аралықтар үшін жақсы; ертерек жоспарланған болса, жарықтандыру қондырғыларын, экрандарды, подиумдарды және техникалық қызмет көрсету мүмкіндігін біріктіре алады.
• Ғарыштық жақтау немесе тор жүйелері:күшті геометрия және жүктемені бөлу; жиі күрделі пішіндер мен иконикалық сәулет үшін қолданылады.

B) Орындық ыдысты біріктіру

• Болат тырма арқалықтары мен жақтаулары:жылдамдық үшін алдын ала құрастырылған отырғыштармен жұптастыруға болады.
• Гибридті тәсілдер:темірбетон тостаған + болат шатыр жиі кездеседі; ол дірілді бақылау үшін массаны болаттың аралығының артықшылықтарымен теңестіреді.

C) Конверт, дренаж және коррозия стратегиясы

• Төбенің дренажының егжей-тегжейлері:аңғарлар, суағарлар мен су төгетін құбырлар болат геометриямен үйлестірілуі керек. Нашар дренаж дизайны тұрақты техникалық қызмет көрсету құнына айналады.
• Коррозиядан қорғау:жабын жүйелері, қажет болған жағдайда мырыштау және қосылыс бөлшектері (су ұстағыштарын болдырмау) элементтердің өлшемдері сияқты маңызды.
• Жылулық және конденсацияны бақылау:оқшаулау, бу тосқауылдары және желдету жайлылыққа және ұзақ мерзімділікке әсер етеді.

D) Жайлылық пен тәжірибе

• Акустика:шатырдың пішіні мен ішкі беттері тобыр шуына, хабарландыруларға және оқиға атмосферасына әсер етеді.
• Күндізгі жарық пен жарқырау:шатырдың бұрышы, қасбеттің ашықтығы және шатыр материалдары ойыншылар мен көрермендер үшін жарқырауды азайтады.
• Желдету стратегиясы:ашық стадиондар жел ағынына сүйенеді; жартылай жабық орындар негізгі аймақтарда механикалық көмекке мұқтаж болуы мүмкін.

Құрылымдық опцияларды салыстыру кестесі

4) Құны мен кестесі: ертерек бақылауға болатын нәрсе

Стадион бюджеттері бір күрт қателіктен сирек «жарылады». Олар әдетте тым кеш қабылданған ондаған кішігірім, болдырмауға болатын шешімдермен жойылады. Міне, ең маңызды алғашқы тұтқалар:

• Геометрияны тезірек тоқтатыңыз:төбенің қисаюы, баған торлары және тырма аралық жетекті дайындау және қаптау күрделілігі. Кішкентай геометриялық өзгерістер кешігіп үлкен қайта өңдеуге көбейтілуі мүмкін.
• Байланыс философияңызды ертерек шешіңіз:болтты және орнында дәнекерлеу еңбекке, қауіпсіздікке, тексеру уақытына және ауа райы қаупіне әсер етеді. Көптеген стадион жобалары болжамды болу үшін болтпен ауыр учаске жұмысын қалайды.
• Логистиканы көтеру және орналастыруды жоспарлаңыз:кранды таңдау, іріктеу салмағы, тасымалдау шектеулері және сақтау орындары болаттың қалай сегменттелетініне әсер етуі керек.
• ҚОҚМ енуін алдын ала үйлестіріңіз:жарықтандыру, үндеткіштер, спринклерлер, түтін шығару және кабельдік науалар резервтелген аймақтар мен анықталған саңылауларды қажет етеді.
• Климатыңызға сәйкес келетін әрлеуді таңдаңыз:Жағалау, ылғалдылығы жоғары немесе қалың қар аймақтары арнайы жабын, дренаж және егжей-тегжейлі шешімдерді қажет етеді.
• Дизайнға техникалық қызмет көрсету рұқсатын құру:подиумдар, якорь нүктелері және қауіпсіз тексеру жолдары ұзақ мерзімді тәуекел мен шығындарды азайтады.

Пайдалы ереже:егер ашылғаннан кейін бірдеңені өзгерту қиын болса (шатырды гидрооқшаулау, коррозиядан қорғау, негізгі қосылымдар), оны жобалау және дайындау кезінде «келісілмейтін сапа аймағы» ретінде қарастырыңыз.

5) Келісім-шартқа қол қою алдында тәжірибелік бақылау парағы

Меншік иесі, бас мердігер немесе кеңесші болсаңыз да, бұл бақылау парағы екіұштылықты азайтуға көмектеседі - даулардың негізгі көзі және тапсырыстарды өзгерту.

• Қолдану аясының айқындығы:Сіз тек қана болат жақтауды, немесе шатыр жабындарын, қосалқы болатты, баспалдақтарды, тұтқаларды, қасбеттік тіректерді және қосылым дизайнын сатып аласыз ба?
• Дизайн жауапкершілігі:Құрылымдық есептеулер, дүкен сызбалары және байланыс бөлшектері кімге тиесілі? Түзетулер қалай бақыланады?
• Сапа жоспары:Өндірісте қандай тексерулер болады (материалдың қадағалануы, дәнекерлеу процедуралары, өлшемдік тексерулер, жабын қалыңдығын сынау)?
• Сынақ жинағы:Жеткізу алдында сәйкестігін тексеру үшін шатырдың кілттері немесе күрделі түйіндер алдын ала құрастырылады ма?
• Қаптама және тасымалдау:Мүшелер жабынның зақымдалуынан, ылғалдан және тасымалдау кезінде деформациядан қалай қорғалған?
• Орнату қолдауы:Жеткізуші орнату бойынша нұсқаулықты, реттілік бойынша ұсыныстарды және қажет болған жағдайда орнында техникалық көмекті қамтамасыз ете ме?
• Құжаттама:Диірмен сертификаттары, жабын есептері және құрастырылған құжаттама қамтылған ба?
• Анықталған тәуекел элементтері:Ауа-райының кідірістері, крандардың қол жетімділігі, сайттың шектеулері және интерфейстің төзімділіктері анық талқылануы керек.

Бұл заттарға байыпты қарайтын командалар тосын сыйларды аз көреді. Оларды «біреудің проблемасы» ретінде қарастыратын командалар әдетте кейінірек төлейді.

6) Жиі қойылатын сұрақтар

С: Болат конструкциялы стадионның құрылысы әдетте қанша уақытты алады?
A:Монтаждау ұзақтығы аралыққа, шатырдың күрделілігіне, учаскенің логистикасына және қанша дайындалғанына байланысты. Жақсы жоспарланған болат пакеті жұмыс орнындағы уақытты айтарлықтай қысқартуы мүмкін, себебі дайындау іргетас жұмыстарымен қатар жүреді және орнату негізінен құрастыруға негізделген.

С: Болат стадион қолайсыз ауа-райында шулы немесе ыңғайсыз бола ма?
A:Ыңғайлылық негізінен болаттың өзі емес, шатырды жабуға, қоршау стратегиясына, желдетуге және материалды таңдауға байланысты. Шатырдың дұрыс геометриясы, дренажы, қажет жерінде оқшаулау және қасбеттің ойластырылған дизайнымен болат стадиондар желде, жаңбырда және температура ауытқуларында өте жақсы жұмыс істей алады.

С: Болат көп адамдар мен динамикалық жүктемелер үшін қауіпсіз бе?
A:Иә, қолданыстағы стандарттарға сәйкес жасалған және дұрыс егжей-тегжейлі жасалған кезде. Стадион дизайны жиналғандардың жүктелуін, дірілді, желдің көтерілуін, сейсмикалық талаптарды (қажет болған жағдайда) және сыни қосылымдардағы шаршауды ескереді. Кілт - нақты жүктеме жолы және тәртіпті өндіру/тексеру.

С: Темір конструкциялардың өртке қарсы көрсеткіштері туралы не деуге болады?
A:Өрт стратегиясы әдетте қорғаныс жабындары, қажет болған жағдайда өртке төзімді қоршаулар, бөлімдер және жүйе деңгейіндегі өмір қауіпсіздігі дизайны арқылы шешіледі. Нақты тәсіл жергілікті ережелерге және ғимаратты пайдалануға байланысты өзгереді, сондықтан оны ертерек үйлестіру керек.

С: Тоттан қалай аулақ боламыз және техникалық қызмет көрсету құнын төмендетеміз?
A:Қоршаған ортадан бастаңыз: жағалаудағы ауа, өнеркәсіптік ластану немесе жоғары ылғалдылық күшті қорғауды қажет етеді. Сәйкес жабын жүйесін су ұстағыштарын болдырмайтын, дұрыс дренажды қамтамасыз ететін және тексеруге рұқсат беретін бөлшектермен біріктіріңіз. Техникалық қызмет көрсету импровизацияланған емес, жоспарланған кезде басқарылатын болады.

С: Стадионды жаппастан кейінірек кеңейте аламыз ба?
A:Кеңейту бастапқы құрылымдық торға жобаланған кезде барынша мүмкін болады: резервтелген қосылым нүктелері, модульдік ұялар және кезең-кезеңімен ұзартылуы мүмкін шатыр стратегиясы. Кезеңдік кеңейту жоспары ерте жоспарланса, тоқтау уақытын азайтады.

7) Қорытынды ойлар

Стадион - бұл көпшіліктің уәдесі: ол уақытында ашылуы, қауіпсіз жұмыс істеуі, өзін жайлы сезінуі және жылдар бойы қызмет көрсетуге жарамды болуы керек. АБолат конструкциялы стадионкөзқарас бұл уәдені басқарылатын жоспарға айналдыруға көмектеседі — көп жұмысты болжамды құрастыруға ауыстыру, аз кедергілермен ұзақ уақыт аралығын қамтамасыз ету және болашақ өзгерістерді шынайы ұстау арқылы.

Егер сіз жаңа орын жоспарлап жатсаңыз немесе бұрыннан барын жаңартып жатсаңыз, өндірістің, тасымалдаудың және орнатудың инженерлік және практикалық шындықтарын түсінетін топпен жұмыс істеген жөн.Qingdao Eihe Steel Structure Group Co., Ltd.дизайн үйлестіру, өндіріс сапасын бақылау және жеткізуді жоспарлау бойынша кешенді ойлауы бар стадион жобаларын қолдайды, осылайша тосын жағдайларды азайтып, тұжырымдамадан ашылу күніне сенімдірек өтуге болады.

Стадион мақсаттарыңызды, уақыт кестесін және бюджет шектеулерін талқылауға дайынсыз ба?Негізгі талаптарыңызбен бөлісіңіз және торап жағдайлары мен өнімділік мақсаттарына сәйкес келетін болат шешімді көрсетейік—бізбен хабарласыңы әңгімені бастау үшін.
